有不少這樣的情況:設計需要增補剩余電流報警，電氣火災監控系統和互感器的型號尚未最后確定，或未取得監控電氣火災監控系統和互感器的實物和準確尺寸數據，配電柜就先行投入裝配。結果遲到的電氣火災監控系統和互感器沒有合適的安裝空間，造成配電柜返工。應先采購電氣火災監控系統和剩余電流互感器，至少要取得樣品，合理規劃好配電柜面板和內部布局，才進行配電柜的制作和裝配。
⑵電氣火災監控系統在配電柜內位置不當

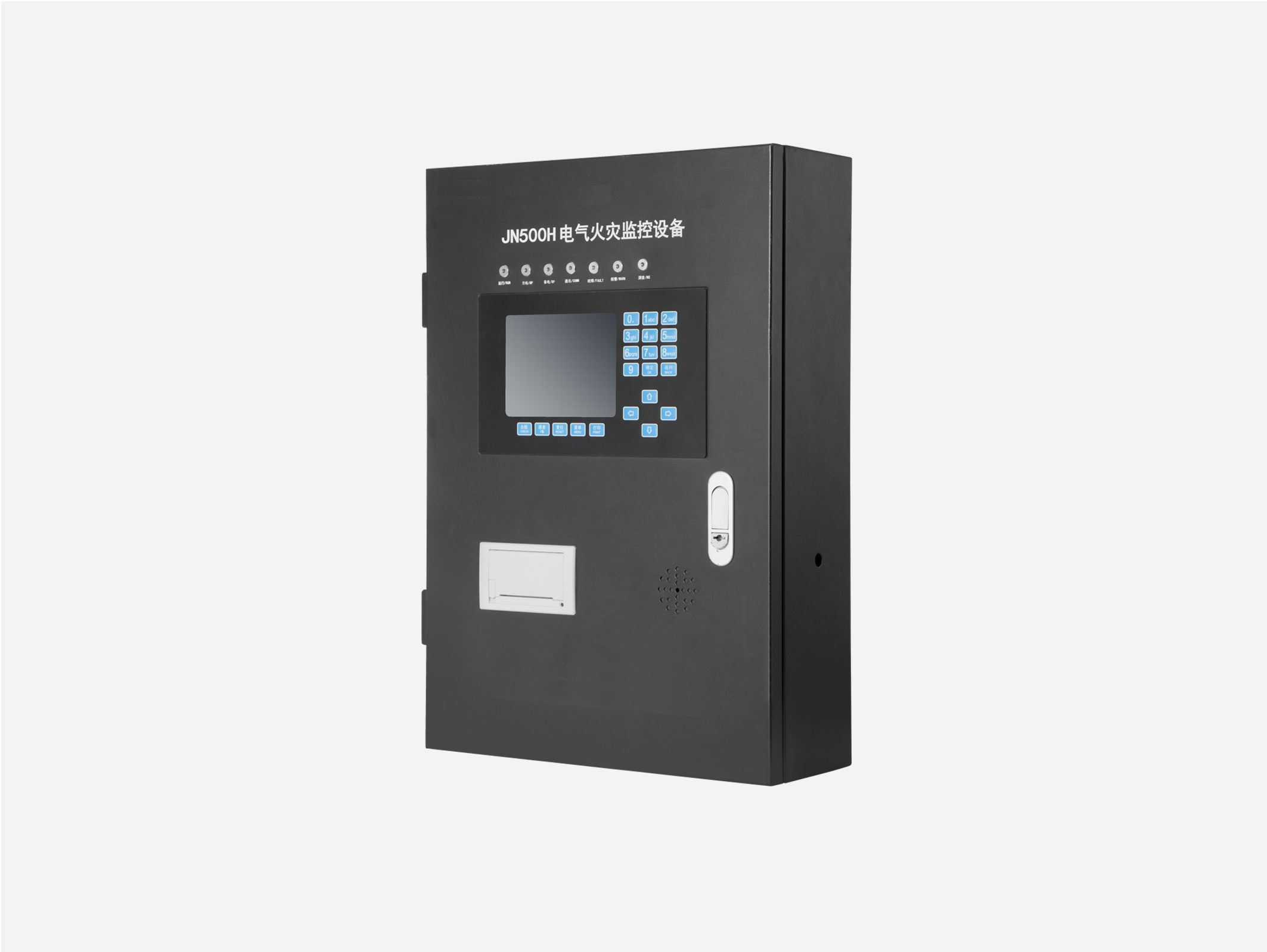

電氣火災監控系統應安裝在配電柜面板(或柜門)上。有不少配電柜的裝配為了簡便，把電氣火災監控系統裝在柜內。當柜門關上后，聲光報警都感覺不到了，保護在很大程度上就失去意義。如果一定要裝在柜內，則必須保證電氣火災監控系統的報警燈光和聲響不被屏蔽。
⑶電氣火災監控系統電源取電點不當
電氣火災監控系統的工作電源應從斷路器的進線端取出，即使斷路器分?jǐn)?，電氣火?zāi)監控系統仍能工作。
電氣火災監控系統工作電源和取樣的零線(N、No)如果取自剩余電流互感器的上游，則其相線(L、Lo)也必須取自剩余電流互感器的上游。有時因配電柜內布局所限，也可以把剩余電流互感器安排在斷路器的進線端，這時電氣火災監控系統工作電源和取樣都應取自剩余電流互感器的下游(見圖4b)。圖4c、d的接法，使電氣火災監控系統工作的單線電流通過了互感器，將會造成剩余電流探測的誤差。
⑷配電柜制作和裝配未顧及通訊總線聯網
系統通訊總線聯網是后期工程的工作，作為配電柜裝配無須連接;但應在電氣火災監控系統附近留有足夠的空間，以方便總線聯網的接線。還應考慮給通訊纜線留有進出線孔和固定位置。柜內通訊纜線的走線路徑應盡量遠離380V高壓和發熱部件。
⑸配電柜內其他用電部件電源取電點不當
經常出現配電柜裝配完成后，空載試通電時電氣火災監控系統報警，或顯示相當數值的漏電電流。這往往是配電柜內其他用電部件(如指示燈、風扇、保護器、整流器等等)電源取電點不當。原因與第⑶點相同。
